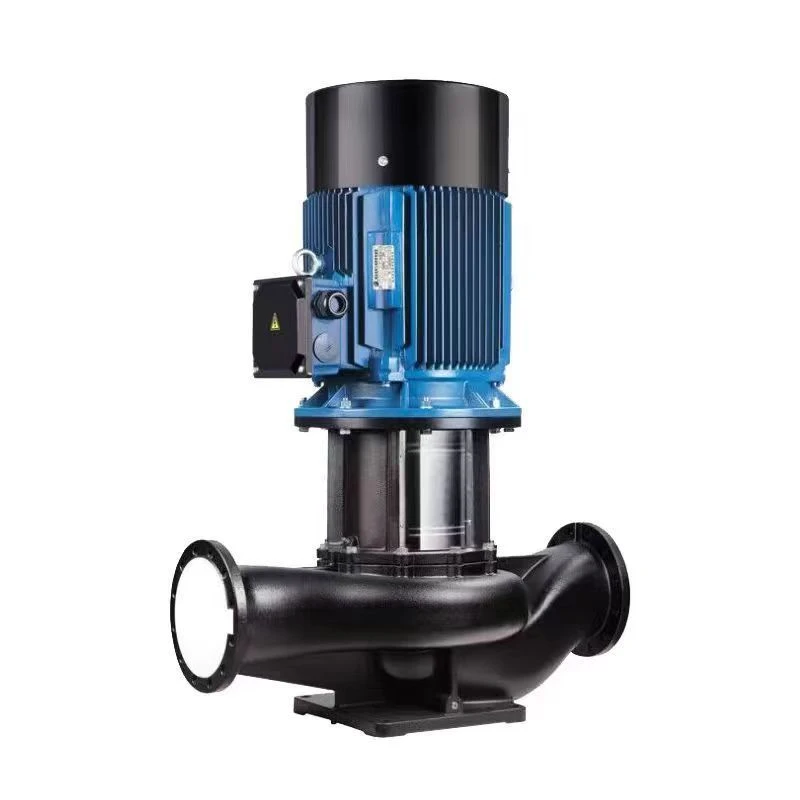

Vertikálne odstredivé čerpadlo
Funkcia rozloženia: Vertikálna inštalácia Kompaktný dizajn
Kompaktný model s vertikálnym usporiadaním inštalácie, vertikálne odstredivé čerpadlo má koaxiálne vertikálne usporiadanie telesa čerpadla a motora, čo výrazne znižuje podlahovú plochu a je prvou voľbou pre inštaláciu v úzkych priestoroch. Keď pracuje vertikálne odstredivé čerpadlo, kvapalina je nasávaná zo spodnej časti telesa čerpadla, natlakovaná vertikálnym obežným kolesom a vypúšťaná smerom nahor. Konštrukcia prietokového kanála je v súlade s princípom gravitácie, znižuje straty nárazom tekutiny a zlepšuje stabilitu prevádzky.
Konštrukčný dizajn a kľúčový výkon
Štrukturálnym znakom je prijatie zostavy závesného ložiska a krátkeho hriadeľa s malou axiálnou veľkosťou. Teleso čerpadla môže byť inštalované priamo do potrubia (ako je vertikálne potrubné čerpadlo) bez veľkej základne. Tesniaci systém využíva kazetové mechanické tesnenie, ktoré nevyžaduje demontáž potrubia počas údržby, čím sa zvyšuje pohodlie.
Výkonnostné parametre
|
Názov parametra (symbol) |
Hlavná funkcia |
Rozsah |
|
Prietok (Q) |
Označuje hodinovú kapacitu dodávky odpadových vôd a určuje účinnosť vypúšťania odpadových vôd |
1-1000 m³/h (malé-veľkosti: 1-50 m³/h; veľké: 50-1000 m³/h) |
|
Hlava (H) |
Určuje výšku zdvihu odpadovej vody a prepravnú kapacitu-na dlhé vzdialenosti |
5-100 m (malé-veľkosti: 5 – 30 m; veľké: 30 – 100 m) |
|
Výkon (P) |
Výkon motora, ktorý priamo ovplyvňuje horné limity prietoku a výkonu hlavy |
0,75-320 kW |
|
Kaliber (DN) |
Priemer vstupu a výstupu vody, ktorý sa musí zhodovať s veľkosťou -kanalizačného potrubia na mieste |
25-300 mm |
|
Stredná teplota |
Prispôsobuje sa odpadovej vode rôznych teplôt, aby nedošlo k poškodeniu zariadenia |
Typ normálnej teploty (menší alebo rovný 40 stupňom); Vysokoteplotný typ (menší alebo rovný 100 stupňom) |
|
Stredná koncentrácia |
Vzťahuje sa na obsah pevných častíc v odpadovej vode, ktorý ovplyvňuje ochranu čerpadla proti upchávaniu a opotrebovaniu{0} |
Obsah pevných látok menší alebo rovný 10 % – 30 % |
|
Názov parametra (symbol) |
Hlavná funkcia |
Bežný rozsah/popis |
|
Prietok (Q) |
Objem tekutiny dodanej za jednotku času, odrážajúci výkon čerpadla |
niekoľko l/min až tisíce m³/h; Spoločné jednotky: m³/h, L/min |
|
Hlava (H) |
Energia získaná na jednotku hmotnosti tekutiny, odrážajúca schopnosť čerpadla prekonať odpor a zdvihnúť tekutinu |
Jedna{0}}etapa Menšia alebo rovná 125 m; Viac-stupňový až do tisícov metrov (jednotka: m vodného stĺpca) |
|
Rýchlosť otáčania (n) |
Rýchlosť otáčania obežného kolesa, prispôsobená motoru, priamo ovplyvňuje prietok a výšku |
Bežné: 2900 ot./min., 1450 ot./min |
|
Účinnosť (η) |
Pomer efektívneho výkonu k výkonu hriadeľa, odrážajúci účinnosť premeny energie |
Bežný typ: 90%-98%; Najvyššia účinnosť za konštrukčných podmienok |
|
Čistá pozitívna sacia hlava (NPSH) |
Minimálna rezerva sacieho tlaku na zabránenie kavitácii v čerpadle a ochranu obežného kolesa |
Jednotka: m; Okraj zariadenia musí byť väčší ako požadovaný okraj |
|
Stredná prispôsobivosť |
Určuje výber materiálu telesa čerpadla a komponentov na zabezpečenie životnosti zariadenia |
Vrátane teploty, viskozity, korozívnosti, obsahu pevných látok; Vyberte materiály podľa potreby |
Aplikačné scenáre pre úzke priestory
Typické scenáre použitia zahŕňajú zásobovanie vodou v potrubných studniach výškových budov, cirkuláciu vody v malých kotolniach, prepravu tekutín v laboratóriách a čerpadlá pre úzke priestory v kajutách lodí. Vertikálne odstredivé čerpadlo je obzvlášť vhodné pre inštalačné prostredia vyžadujúce „zaberanie priestoru vertikálne bez zaberania podlahovej plochy“ a môže ušetriť viac ako 60 % inštalačného priestoru v porovnaní s horizontálnymi čerpadlami.
