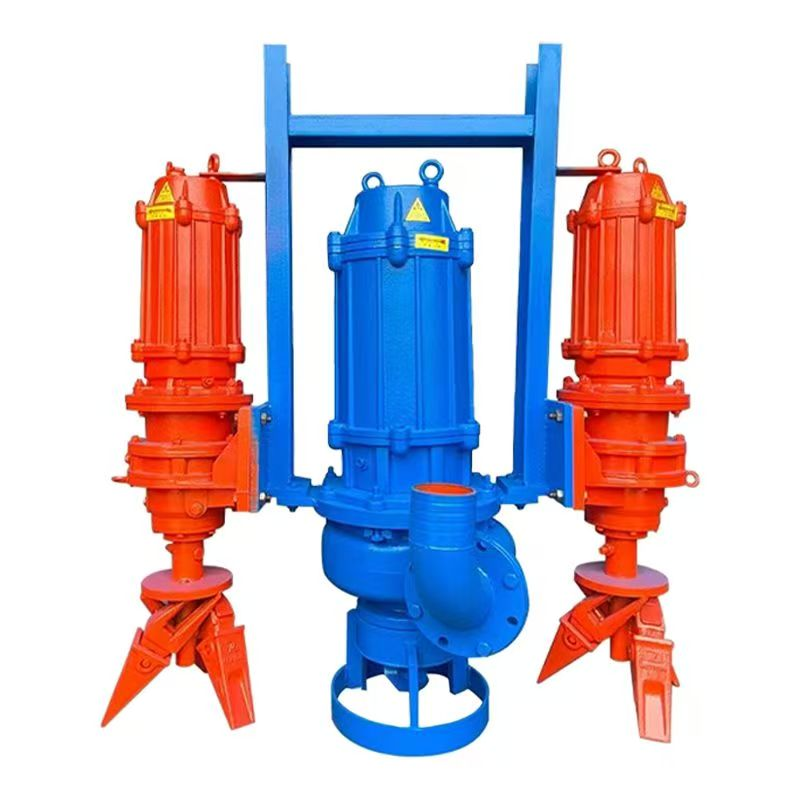

Ponorné kalové čerpadlo
Jadro odolné voči opotrebovaniu: Špecializované na prepravu-kaly s vysokou koncentráciou
Ponorné kalové čerpadlo, ktoré je špeciálne navrhnuté na dopravu vysoko abrazívnych kalov s vysokou{0}}koncentráciou pevných častíc, trosky, sedimentov atď., využíva materiály so super{2}}odolnými materiálmi a nárazu{3}}odolnými štruktúrami a môže pracovať úplne ponorené do kalu s vysokou-koncentráciou. Je to kľúčové zariadenie na úpravu kalu v odvetviach ako je baníctvo, hutníctvo a stavebníctvo. Ponorné kalové čerpadlo využíva štruktúru „obežného kolesa z vysoko-chrómovej zliatiny + zosilnené telo čerpadla“. Odstredivá sila generovaná rotáciou obežného kolesa nielen realizuje dopravu kalu, ale tiež znižuje opotrebenie častíc na tele čerpadla prostredníctvom špeciálneho dizajnu prietokového kanála.
Konštrukčný dizajn a výkon jadra
Konštrukčné prvky: obežné koleso je odliate z vysoko{0}}chrómovej zliatiny (Cr27), tvrdosť dosahuje nad 60 HRC; telo čerpadla je vybavené zliatinovou vložkou-odolnou proti opotrebovaniu a vymeniteľná konštrukcia znižuje náklady na údržbu; motor má tesniacu štruktúru odolnú voči piesku-, aby sa zabránilo vniknutiu častíc kalu do dutiny motora.
Výkonnostné parametre
|
Názov parametra (symbol) |
Hlavná funkcia |
Rozsah |
|
Prietok (Q) |
Označuje hodinovú kapacitu dodávky odpadových vôd a určuje účinnosť vypúšťania odpadových vôd |
1-1000 m³/h (malé-veľkosti: 1-50 m³/h; veľké: 50-1000 m³/h) |
|
Hlava (H) |
Určuje výšku zdvihu odpadovej vody a prepravnú kapacitu-na dlhé vzdialenosti |
5-100 m (malé-veľkosti: 5 – 30 m; veľké: 30 – 100 m) |
|
Výkon (P) |
Výkon motora, ktorý priamo ovplyvňuje horné limity prietoku a výkonu hlavy |
0,75-320 kW |
|
Kaliber (DN) |
Priemer vstupu a výstupu vody, ktorý sa musí zhodovať s veľkosťou -kanalizačného potrubia na mieste |
25-300 mm |
|
Stredná teplota |
Prispôsobuje sa odpadovej vode rôznych teplôt, aby nedošlo k poškodeniu zariadenia |
Typ normálnej teploty (menší alebo rovný 40 stupňom); Vysokoteplotný typ (menší alebo rovný 100 stupňom) |
|
Stredná koncentrácia |
Vzťahuje sa na obsah pevných častíc v odpadovej vode, ktorý ovplyvňuje ochranu čerpadla proti upchávaniu a opotrebovaniu{0} |
Obsah pevných látok menší alebo rovný 10 % – 30 % |
|
Názov parametra (symbol) |
Hlavná funkcia |
Bežný rozsah/popis |
|
Prietok (Q) |
Objem tekutiny dodanej za jednotku času, odrážajúci výkon čerpadla |
niekoľko l/min až tisíce m³/h; Spoločné jednotky: m³/h, L/min |
|
Hlava (H) |
Energia získaná na jednotku hmotnosti tekutiny, odrážajúca schopnosť čerpadla prekonať odpor a zdvihnúť tekutinu |
Jedna{0}}etapa Menšia alebo rovná 125 m; Viac-stupňový až do tisícov metrov (jednotka: m vodného stĺpca) |
|
Rýchlosť otáčania (n) |
Rýchlosť otáčania obežného kolesa, prispôsobená motoru, priamo ovplyvňuje prietok a výšku |
Bežné: 2900 ot./min., 1450 ot./min |
|
Účinnosť (η) |
Pomer efektívneho výkonu k výkonu hriadeľa, odrážajúci účinnosť premeny energie |
Bežný typ: 90%-98%; Najvyššia účinnosť za konštrukčných podmienok |
|
Čistá pozitívna sacia hlava (NPSH) |
Minimálna rezerva sacieho tlaku na zabránenie kavitácii v čerpadle a ochranu obežného kolesa |
Jednotka: m; Okraj zariadenia musí byť väčší ako požadovaný okraj |
|
Stredná prispôsobivosť |
Určuje výber materiálu telesa čerpadla a komponentov na zabezpečenie životnosti zariadenia |
Vrátane teploty, viskozity, korozívnosti, obsahu pevných látok; Vyberte materiály podľa potreby |
Hlavné výhody a aplikačné scenáre
Jeho hlavnými výhodami sú vynikajúca odolnosť proti opotrebeniu a silná odolnosť proti nárazu, pričom miera zlyhania prevádzky je menšia alebo rovná 1 % v pracovných podmienkach s vysokou koncentráciou kalu. Ponorné kalové čerpadlo sa používa hlavne vo vysoko abrazívnych scenároch, ako je vypúšťanie kalu v podzemných baniach, preprava trosky v metalurgických továrňach, úprava bahna v stavebných projektoch, riečne bagrovacie operácie a preprava popola a trosky v elektrárňach.
